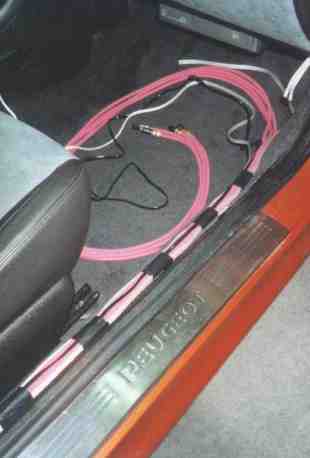

Die Signalkabel (Chinch, Lautsprecher und Basspegelfernbedienung) habe ich auf der Beifahrerseiter im Schweller entlanggelegt. Die Cinchkabel führen hinter dem Handschufach entlang zum Radioschacht.
| |
|
|
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
Zum leichteren verlegen der Kabel in den Radioschacht, kann man die gesamte Blende darum abklippsen! | |
|
|
|
| |
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
| |

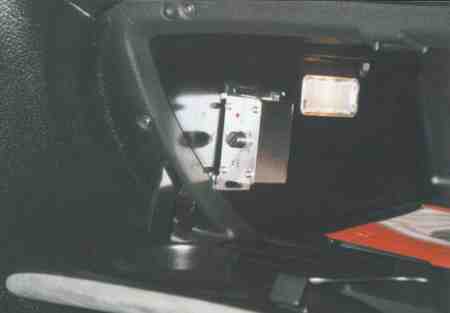

Die Basspegelfernbedienung erhielt ein Plätzchen an der linken Handschuhfachseite. | |
|
|
| |
|
| |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
| |

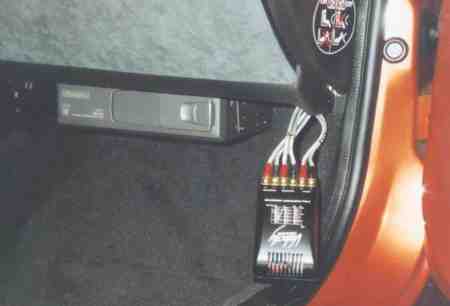

Unter das Handschuhfach installierte ich einen CD-Wechsler von Pioneer. Ich schraubte ihn mit 4 Maschinenschrauben durch den Boden an. | |
|
|
|
|
|
| |
| |
|
|
| |
| |

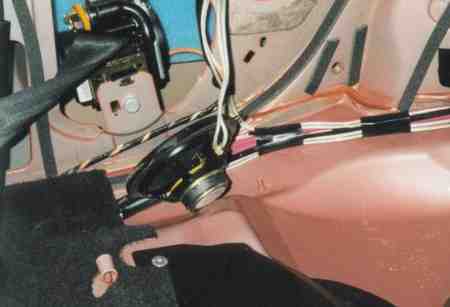

Die Frequenzweichen des Frontsystems verschwanden hinter dem Handschufach bzw. auf der Fahrerseite hinter der Verkleidung. |
|
|
|
| |
|
| |

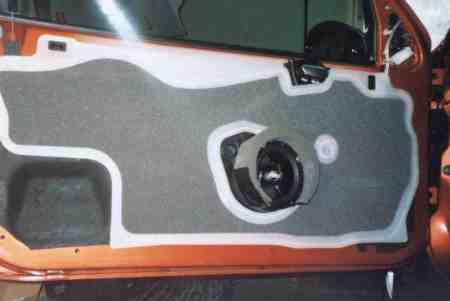

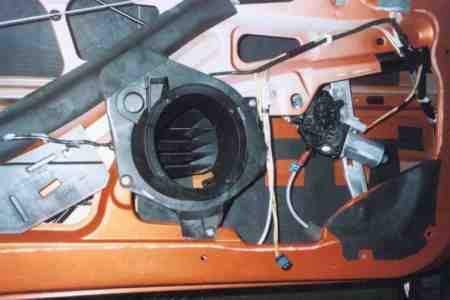

Um die Woofer des 2-Wege Systems Velocity 170.2 in die Originaleinbauplätze zu montieren, benötigte ich Distanzringe. | |
|
|
|
|
| |
| |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
| |

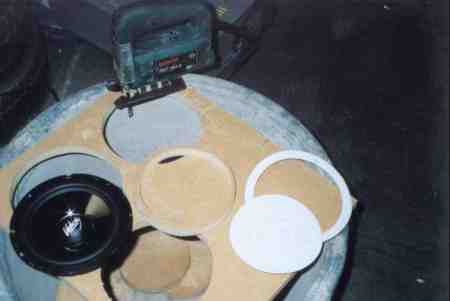

Diese Distanzringe sägte ich mir aus einer 19er MDF Platte aus und schraubte die Woofer in die Einbauplätze. Damit zwischen der Schallöffnung der Türverkleidung und den Woofern direkter Kontakt besteht (Vorsicht! akustischer Kurzschluss) gabs noch einen Schaumstoffring zur Abdichtung. | |
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
| |

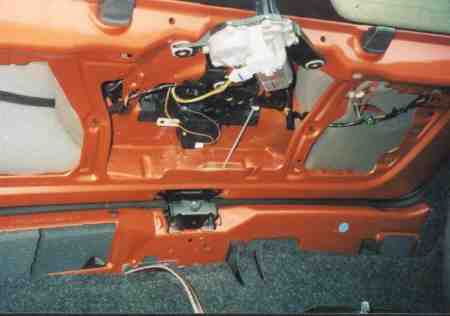

Vor dem Kofferraumausbau bekam die Heckklappe ebenfalls eine Dämmung aus Bitumenmatten und Schaumstoff verpasst! Die Verkleidung lässt sich auch ganz einfach abklippsen. | |
|
|
|
|
|
| |
| |
 | |
| |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | |
|
|
| |

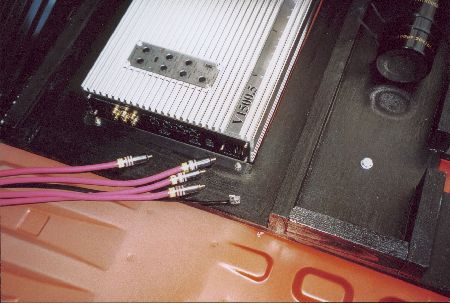

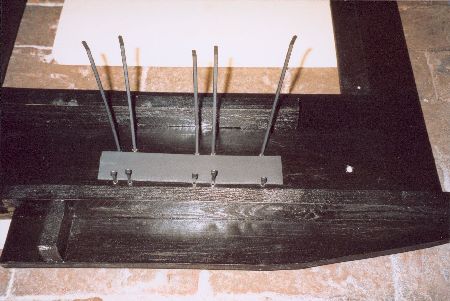

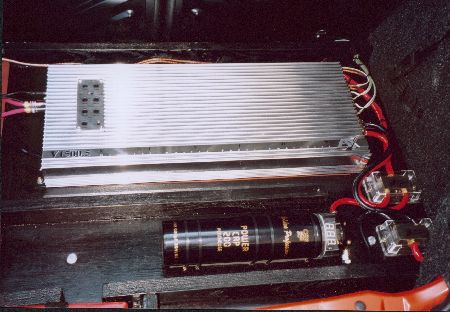

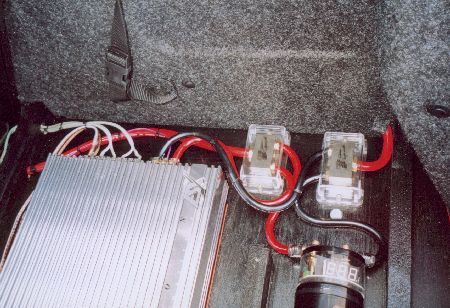

Auf eine schwarz lackierte Grundplatte montierte ich meinen 5-Kanalverstärker ESX Vision V1500.5, einen 2 Farad Pufferkondensator von AIV und die Stromverteilung. Ein 35 mm² Pluskabel bis zum Verteilerblock und dann jeweils 25 mm² zum Kondi und zum Verstärker. Das Massekabel von der Kofferraumseitenwand verteilte ich genauso. | |
|
|
|
|
|
| |
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | |
|

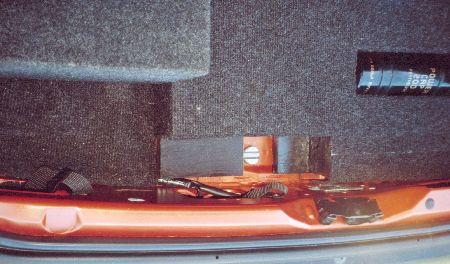

Der Pufferkondensatur bekam eine eigens konstruierte Halterung aus Kabelbindern und einer Schaumstoffunterlage. Danach kam eine Deckplatte auf die Kofferraumkonstruktion mit Ausschnitte für den Verstärker und den Kondensator. Außerdem habe ich bei der Konstruktion Platz für die Halterschraube des Reseverades gelassen. | |
|
|
|
|
|
| |
|
|
| |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
| |

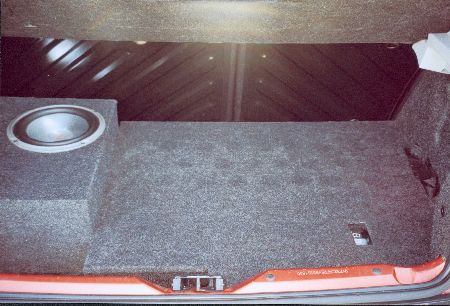

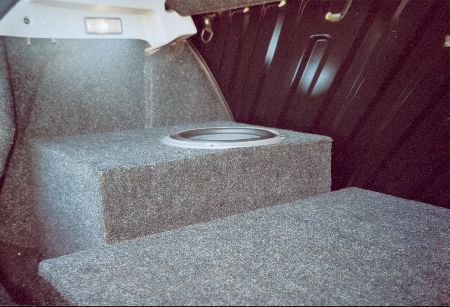

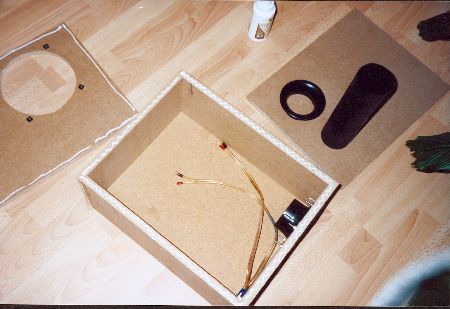

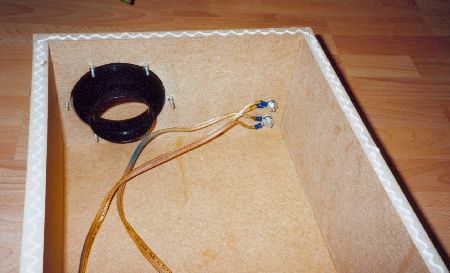

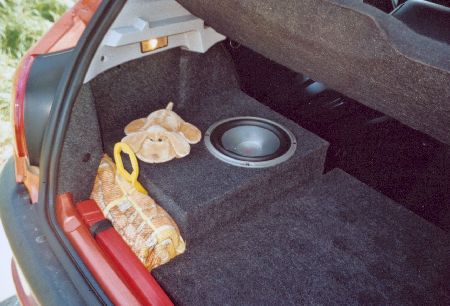

Für meinen 20er Subwoofer von Rainbow baute ich natürlich noch ein passendes Bassreflexgehäuse. Dieses bezog ich, wie auch die Deckplatte und die Kofferaumabdeckung mit Stoff in antrazit. | |
| |
|
|
| |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | |
|
| |

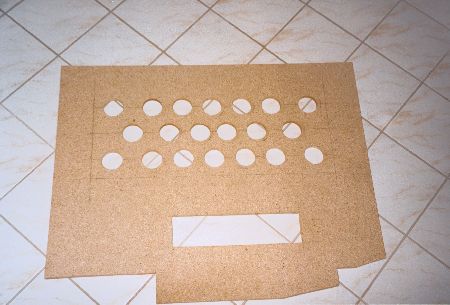

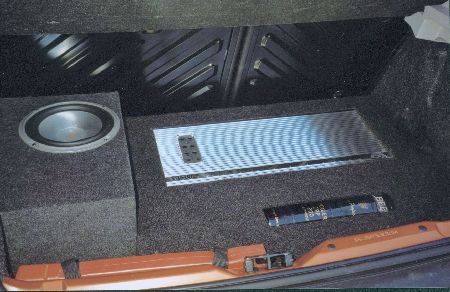

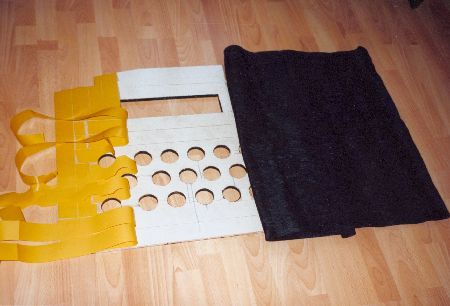

Den Stoff befestigte ich mit doppelseitigen Klebeband auf der mit Lüftungslöchern für den Verstärker und einen Sichtschlitz für die Spannungsanzeige des Pufferkondensator versehenen Abdeckplatte. Fertig eingebaut ergibt das ein sauberes Bild! | |
|
|
|
| |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| |
|
| |

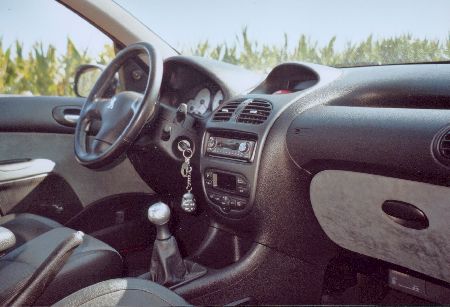

Dies war mein Einbaukurs in einen Peugeot 206 mit hoffentlich hilfreichen Tipps und Tricks. Übrigens: als Steuergerät diente mir das Autoradio DEH-P77MP von Pioneer. | |
|
|
|
| |
|
| |
 | |
|
| |
| |
